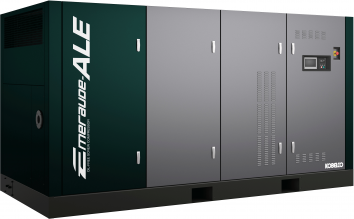

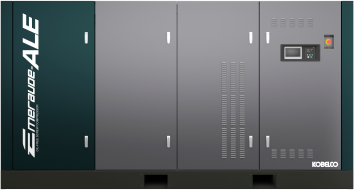

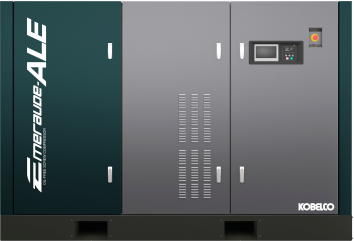

Emeraude ALE Ⅳ无油空压机

同级别领先的比电耗通过新型本体&削减浪费，实现卓越的比功率性能。新型设计以确保“无油”大气开放孔以135度的相位差进行配置，从而使轴封构造短化，以达到优化转子间...

神钢FE系列(15～55kW)中小型空压机

Description

同级别领先的比电耗

通过新型本体&削减浪费，实现卓越的比功率性能。

新型设计以确保“无油”

大气开放孔以135度的相位差进行配置，从而使轴封构造短化，以达到优化转子间隙、提高性能。

独有设计以确保“无油”

3阶段式的轴封构造（卸载运行时）

油封防止润滑油浸入。
越过油封的润滑油由回油槽被阻回。
越过回油槽到达大气开放孔B的润滑油，从B孔处排出。大气开放孔A-B之间压力相同，因此越过开放孔B后，润滑油不会浸入。

Class 0 认证

KOBELCO〈翡翠Emeraude ALE〉系列通过了国际认证机构TÜV进行的CLASS 0认证(ISO8573-1 [-:-:0])，这也是压缩空气品质（洁净度）的最高等级认证。

Class 0 认证

更长的大修周期

采用长寿命设计的轴承，实现1段本体9年，2段本体6年的大修周期。

更长的大修周期

杰出的静谧性

通过彻底的噪音对策，降低无油机特有噪音。基于在设备周围9点的平均值进行严格的噪音值评价体系，与原有机相比噪音值大幅降低。实现安静舒适的作业环境。

杰出的静谧性

规格

变频/水冷机型

型号	最大排气压力	排气量	主电机	排气连接	外形尺寸	噪音值	电压		重量
	最大排气压力	50 / 60Hz	主电机		W×D×H	噪音值			重量
	MPa	m3/min	kW		mm	dB(A)			kg
ALE132WVⅣ	0.75	24.8	132	JIS10k 65A FF	2,705 × 1,545 × 1,845	66	380・415		3,700
	0.86	22.0
	1.04	19.6
ALE160WVⅣ	0.75	29.3	160						3,800
	0.86	26.8
	1.04	24.8
ALE250WVⅣ	0.75	45.4	250	JIS10k 80A FF	3,150 ×1,600 × 2,180				5,350
	0.86	41.7
	1.04	38.5

变频/空冷机型

型号	最大排气压力	排气量	主电机	排气连接	外形尺寸	噪音值	电压	重量
	最大排气压力	50 / 60Hz	主电机		W×D×H	噪音值		重量
	MPa	m3/min	kW		mm	dB(A)		kg
ALE132AVⅣ	0.75	24.0	132	JIS10k 65A FF	3,730 × 1,700 × 1,995	71	380・415	4,300
ALE132AVⅣ	0.86	21.1	132			71		4,300
ALE160AVⅣ	0.75	28.3	160			73		4,300
ALE160AVⅣ	0.86	25.8	160			73		4,300
ALE250AVⅣ	0.75	44.4	250	JIS10k 80A FF	4,300 × 1,900 × 2,180	76		5,600
ALE250AVⅣ	0.86	40.8	250	JIS10k 80A FF	4,300 × 1,900 × 2,180	76		5,600

定速/水冷机型

型号	最大排气压力	排气量	主电机	排气连接	外形尺寸	噪音值	电压	重量
	最大排气压力	50 / 60Hz	主电机		W×D×H	噪音值		星三角	电抗*
	MPa	m3/min	kW		mm	dB(A)		kg
ALE132WⅣ	0.75	24.8	132	JIS10k 65A FF	2,705 × 1,545 × 1,845	66	380・415	4,100	-
	0.86	21.6
	1.04	19.9
ALE145WⅣ	0.75	26.5	145					4,200	-
	0.86	24.8
	1.04	21.5
ALE160WⅣ	0.75	29.2	160					4,200	-
	0.86	26.5
	1.04	24.7
ALE200WⅣ	0.75	37.4	200	JIS10k 80A FF	3,150 × 1,600 × 2,180	66	380・415	5,950	-
	0.86	33.7
	1.04	30.3
ALE250WⅣ	0.75	45.0	250					5,950	-
	0.86	41.4
	1.04	38.1
ALE275WⅣ	0.75	48.6	275					6,000	-
	0.86	45.0
	1.04	41.3
ALE315WⅣ	0.75	54.6	315	JIS10k 100A FF	3,850 × 2,000 × 2,400 〈 4,082 × 2,000 × 2,400 〉	70	380・415	9,100	-
	0.86	51.5					10,000	-	10,200
	1.04	48.0					-	-	-
ALE355WⅣ	0.75	63.1	355				380・415	9,150	-
	0.86	58.8					10,000	-	10,300
	1.04	54.5					-	-	-
ALE400WⅣ	0.75	66.8	400			75	380・415	9,400	-
	0.86	63.1				75	10,000	-	10,450
	1.04	58.7				70	-	-	-

定速/空冷机型

型号	最大排气压力	排气量	主电机	排气连接	外形尺寸		噪音值		电压	重量
	最大排气压力	50Hz	主电机		W×D×H		噪音值			重量
	MPa	m3/min	kW		mm		dB(A)			kg
ALE132AⅣ	0.75	23.8	132	JIS10k 65A FF	3,730 × 1,700 × 1,995		71		380・415	4,700
	0.86	20.9
	1.04	19.2
ALE145AⅣ	0.75	25.6	145				71			4,700
	0.86	23.8
	1.04	20.7
ALE160AⅣ	0.75	28.2	160				73			4,700
	0.86	25.6
	1.04	23.8
ALE200AⅣ	0.75	35.4	200	JIS10k 80A FF	4,300 × 1,900 × 2,180		76		380・415	6,200
	0.86	33.0
	1.04	29.8
ALE250AⅣ	0.75	44.0	250							6,200
	0.86	40.5
	1.04	37.3
ALE275AⅣ	0.75	47.6	275							6,250
	0.86	44.0
	1.04	40.4

水冷机型

型号	冷却水量		△T	冷却水入口温度		冷却水入口/出口连接	润滑油初期填充量
型号	L / min		℃			冷却水入口/出口连接	L
ALE132WVⅣ ALE132WⅣ	238		10	20		JIS10k 50A FF	25
ALE145WⅣ	261
ALE160WVⅣ ALE160WⅣ	288
ALE200WⅣ	355					JIS10k 65A FF	30
ALE250WVⅣ ALE250WⅣ	443
ALE275WⅣ	487
ALE315WⅣ	492					JIS10k 80A FF	50
ALE355WⅣ	555
ALE400WⅣ	625

空冷机型

型号	冷却风扇电机功率		润滑油初期填充量
型号	kW		L
ALE132AVⅣ ALE132AⅣ	6 （ 3kW×2）		35
ALE145AⅣ
ALE160AVⅣ ALE160AⅣ
ALE200AⅣ	11 （ 5.5kW×2）		51
ALE250AVⅣ ALE250AⅣ
ALE275AⅣ

※噪音值等，详细规格请查阅《技术规格说明书》

备注：

电源：380V/50HZ/3相3线式　排气量：换算成压缩机的吸气条件的值　吸气条件：1bar，20℃，0%
※使用地海拔1000m以上的情况，请咨询我司销售人员。

*关于设备尺寸大小、规格参数如有更新,弊公司不做另行通知。
*关于保证值请另外咨询。
